屏蔽雙絞線介紹

文章出處：責任編輯：發布時間：2020-07-29 15:51:35 點擊數：- 【大 中 小】

屏蔽雙絞線（Shielded Twisted Pair，STP）,是一種廣泛用于數據傳輸的銅質雙絞線。在生產時加入全屏蔽層或線對屏蔽層，通過屏蔽的方式，減少了衰減和噪音，從而提供了更加潔凈的電子信號和更長的電纜長度。屏蔽層可減少輻射，防止信息被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。

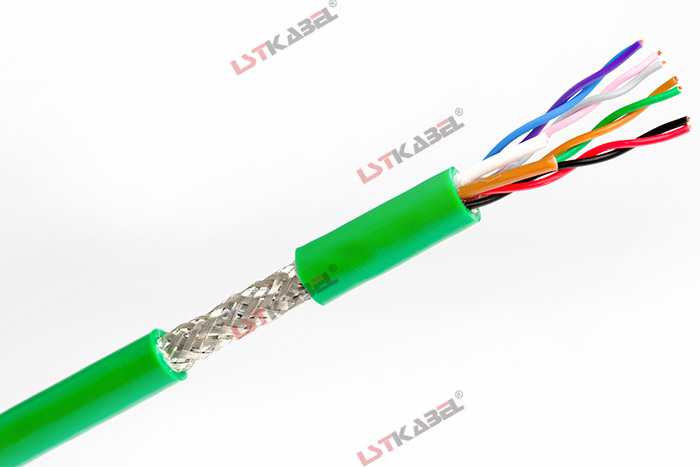

單護套屏蔽雙絞線

雙絞線由四組兩條一對地互相纏繞并包裝在絕緣管套中的銅線所組成，多對雙絞線包裝在一起時，常常對各對雙絞線進行顏色編碼。模擬、數字和以太網等不同用途需要多對不同雙絞線。四對不同顏色的傳輸線互相纏繞，每對相同顏色的線傳遞著來回兩方向的電脈沖，這樣的設計是利用了電磁感應相互抵銷的原理來屏蔽頻率小于30Mhz的電磁干擾。對于高于30Mhz的電磁干擾，通常考慮采用屏蔽的方式來進行防護，因此有了屏蔽雙絞線。
屏蔽雙絞線根據屏蔽方式的不同，屏蔽雙絞線又分為兩類，即SFTP（Shielded Foil Twisted-Pair）和FTP（Foil Twisted-Pair）。
SFTP是指雙屏蔽雙絞線，而FTP則是采用整體屏蔽的屏蔽雙絞線。需要注意的是，屏蔽只在整個電纜裝有屏蔽裝置，并且兩端正確接地的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、跳線和配線架等，同時建筑物需要有良好的地線系統。但是在實際施工時，很難全部接地。在正常良好接地情況下，屏蔽系統抵制外界耦合噪音的能力是非屏蔽系統的100-1000倍，即使在屏蔽層沒有接地或接地不良的情況下，屏蔽布線系統抵御能力仍然可為非屏蔽布線系統的10倍以上 [1] 。
屏蔽雙絞線電纜的外層由鋁箔包裹，以減小輻射（并不能完全消除輻射），防止信息被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。屏蔽雙絞線價格相對較高，重量更重并且由于屏蔽雙絞線結構的特性，它比非屏蔽雙絞線多了全屏蔽層，有排干擾的線和箔片，在進行端接時較為麻煩，安裝時要比非屏蔽雙絞線電纜困難，必須配有支持屏蔽功能的特殊連結和施工工藝。安裝屏蔽雙絞線時，屏蔽雙絞線的屏蔽層必須接地，費時費力，但在有大量的電磁干擾的物理地區，使用屏蔽雙絞線是一個即方便經濟、效益又好的解決方法。
適用場所
• 半工業環境和工業環境應采用屏蔽布線系統
  • 工礦企業宜采用屏蔽布線系統
  • 傳輸帶寬大于500MHz時，或需支持2.5G/5G、10GBASE-T等應用時
• 在涉及到視頻源、音源時應優先考慮屏蔽布線
• 在涉密信息傳輸中可以考慮采用屏蔽布線
• 環境干擾源情況復雜時宜采用屏蔽布線
   • 弱電專網中某些子系統可以考慮采用屏蔽布線
• 數據中心的水平子系統可以考慮采用屏蔽布線系統
  • 醫療建筑宜在關鍵部位采用屏蔽布線      屏蔽雙絞線施工需知
嚴格按照國標GB 50312-2016所制定的條款要求制訂施工操作規程進行施工；
根據GB 50312-2016的規定，屏蔽對絞電纜的彎曲半徑為對絞電纜外徑（纜徑）的8倍，這要求施工時對橋架和導管的彎角處需特別注意；
在工程中，應根據所用屏蔽對絞電纜的外徑確定橋架和電線管的尺寸，以免造成穿線困難；
軸裝線布放電纜時使用支架；
接地系統要求完整無缺、沒有松動的現象；
安裝的模塊屏蔽殼體與屏蔽電纜屏蔽層作良好連接。鋁箔兩面并非都是導電層，通常只有一面為導電層（即與接地導線連接的一面）；鋁箔層要與接地導線一起端接到屏蔽模塊的屏蔽層上；
為了不留下電磁波可以侵入的縫隙，應盡量將鋁箔層展開，與模塊的屏蔽層之間形成360度的全方位接觸；
當屏蔽層的導電面在里層時，應將鋁箔層翻過來覆蓋在雙絞線的護套外，用屏蔽模塊附帶的尼龍扎帶將雙絞線與模塊后部的金屬托架固定成一體。這樣，在罩上屏蔽殼后，無論是屏蔽殼與屏蔽層之間，還是屏蔽層與護套之間都沒有留下電磁波可以侵入的縫隙；
屏蔽雙絞線端接施工完畢后，應根據所規定按設計所應達到的性能等級進行測試，同時保證屏蔽層的接地連續性，以及接入大樓接地的等電位聯結的電阻值接地電位差不應大于1Vr.m.s” [3] 。
屏蔽系統的接地
使用屏蔽布線必須滿足兩個條件：“全程屏蔽”和“屏蔽層正確可靠接地”。全程屏蔽，即：布線系統中所使用的配線架、電纜、接插件、跳線、網絡設備均采用屏蔽產品，而且屏蔽層之間應該保持良好聯接與接地。對于屏蔽綜合布線系統，主要做到兩端接地，即在屏蔽對絞電纜的兩端（工作區和電信間的配線架）分別接地。
在工作區信息插座的屏蔽層不做專門接地，工作區通過屏蔽跳線將屏蔽信息插座與屏蔽網絡設備的屏蔽層連接，自然而然地通過終端設備電源線的PE端子實現了接地。
綜合布線系統接地電阻不應大于4Ω。直接與屏蔽布線系統相關的接地設計主要集中在配線架/柜一側，工作區屏蔽信息插座不需要再通過接地實體連接到等電位聯結端子板。原因是機柜在安裝場地已完成了等電位聯結，兩端的網絡設備則可以通過交流電源的保護地線（PE）完成等電位聯結, 這樣工作區屏蔽信息插座經屏蔽跳線和設備電源PE線相通，完成接地。
接地應考慮在進線間，電信間，機房內的機架/機柜進行，機柜內接地應連接在等電位聯結導體上。
轉自百度百科
